宏盛佳DC24V防爆线型红外光束感烟火灾探测器反射型灵敏度可调通用信号DFTC-HW

产品概述

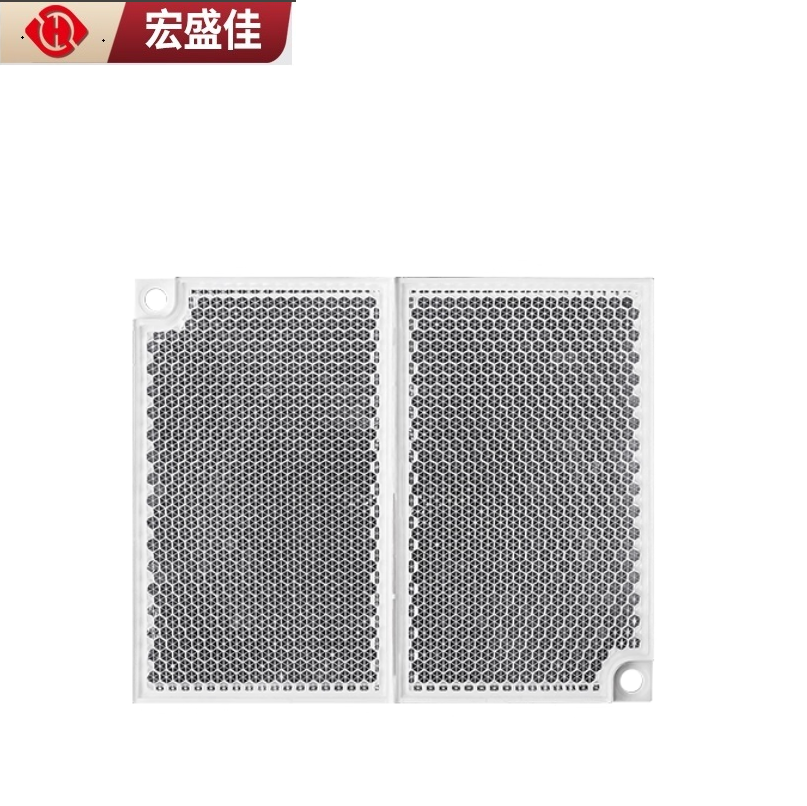

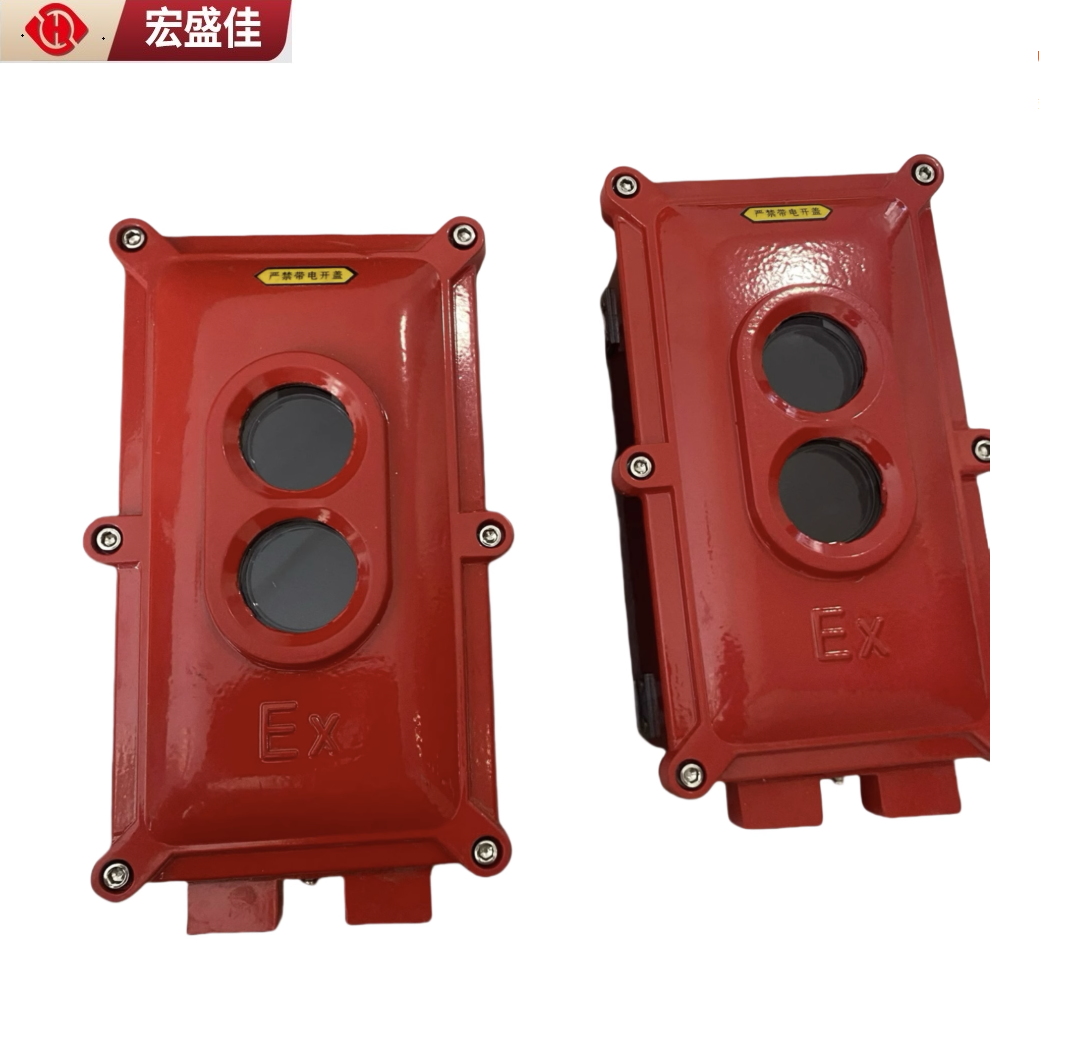

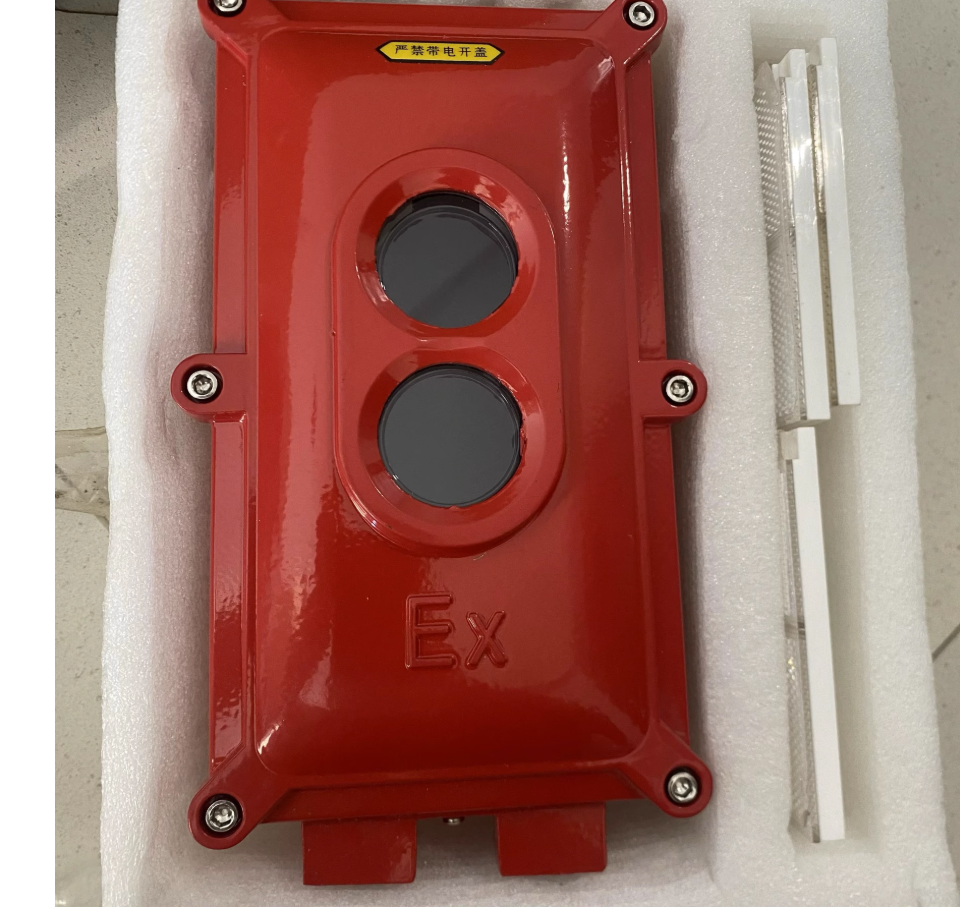

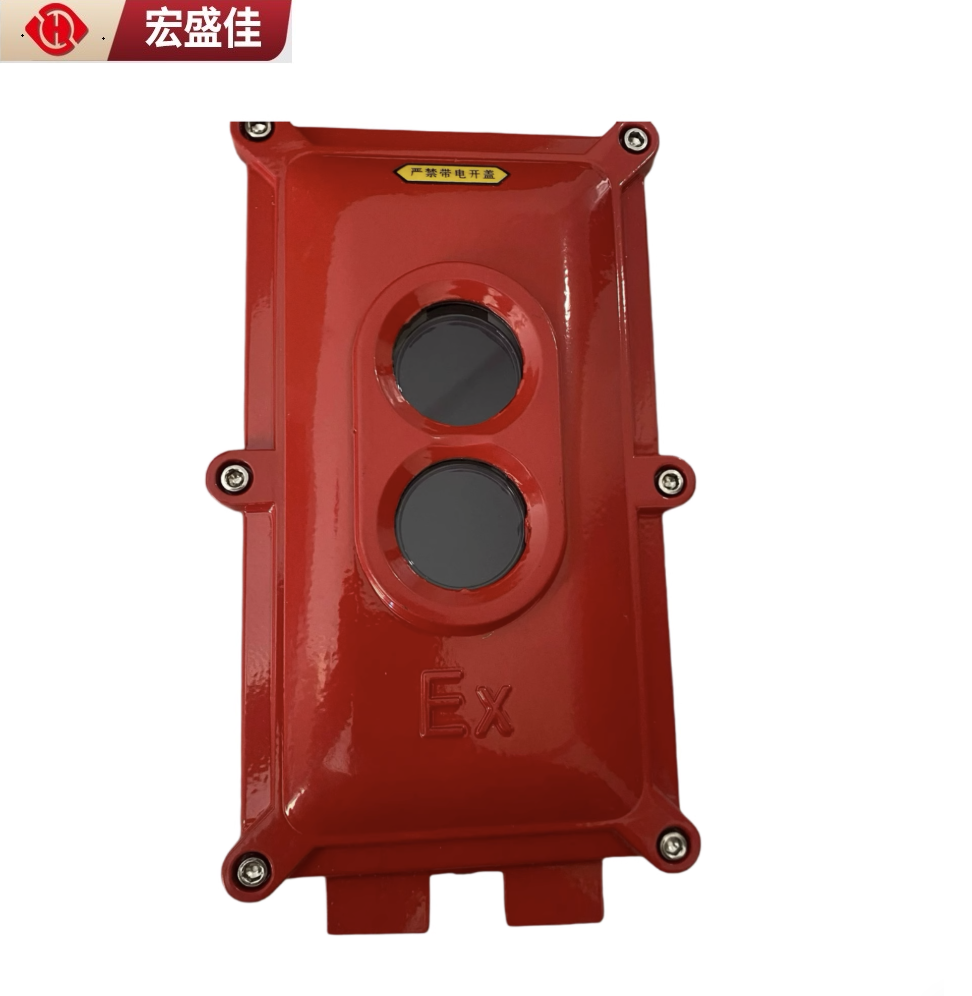

DFTC-HW(K) 型防爆红外光束感烟火灾探测器(以下简称探测器)为隔爆型反射式线型红外 光束感烟探测器。本探测器内可装主机厂家生产的编码型线型光束感烟火灾探测器 。探测器必须与反射器配套使用，但根据二者间的安装距离的不同决定使用一块或者四块反 射器。 探测器防爆性能符合 GB3836—2000 系列标准的要求，并经国家指定的检验单位检验合 格，取得了防爆合格证书。适用于 1 区、2 区含有Ⅱ类 A 、B 、C 级 T1~T6 温度组别的爆 炸性气体环境的危险场所。
性能特点
1. 通讯方式：无极性二总线；和继电器输出 和RS485输出modbus协议
2. 具有自动补偿功能，对于一定程度上由灰尘、振动等因素造成的影响可自动进行补偿，提高了
探测器的可靠性；
3. 调试简单，有同心激光模组指示，可以方便找到光路，有数码管显示，可以指示反射光强度；
4. 现场可通过手持编码器设定灵敏度及距离值；
5. PCB 板全密封防护工艺。
6.支持编码与非编码两种应用模式。
产品参数
1. 防爆标志:ExdⅡCT6 Gb
2. 电源电压：DC15V~DC28V
3. 电源电流:调试电流≤20mA；
监视电流≤12mA；
报警电流≤22mA
4. 使用环境:温度：－20℃~＋50℃
相对湿度： ≤95％ 不结露大气压力：80kPa~110kPa
5.指示灯：调试状态：绿色和黄色指示灯以特定的方式点亮和闪亮；
正常监视状态：红色指示灯周期性闪烁；
火警状态：红色指示灯常亮，黄色指示灯熄灭；
故障状态：黄色指示灯常亮；
光路被全部遮挡：探测器先报故障并点亮黄色指示灯，20s后探测器再报火警，并
点亮红色指示灯，熄灭黄色指示灯。
6. 火警、故障触点输出（做编码模式时输出端子无效）：
火警继电器：触点容量 30V/2A，正常时接线端子 HJ1、HJ2 常开，火警状态下闭合。
故障继电器：触点容量 30V/2A，正常时接线端子 GZ1、GZ2 常开，故障状态下闭合。
7.保护面积：探测器*大保护面积为 100m×14m=1400m 2 ,*大宽度 14m
8、灵敏度等级：共 3 级
一级灵敏度：灵敏度*高
二级灵敏度：灵敏度中等
三级灵敏度：灵敏度*低

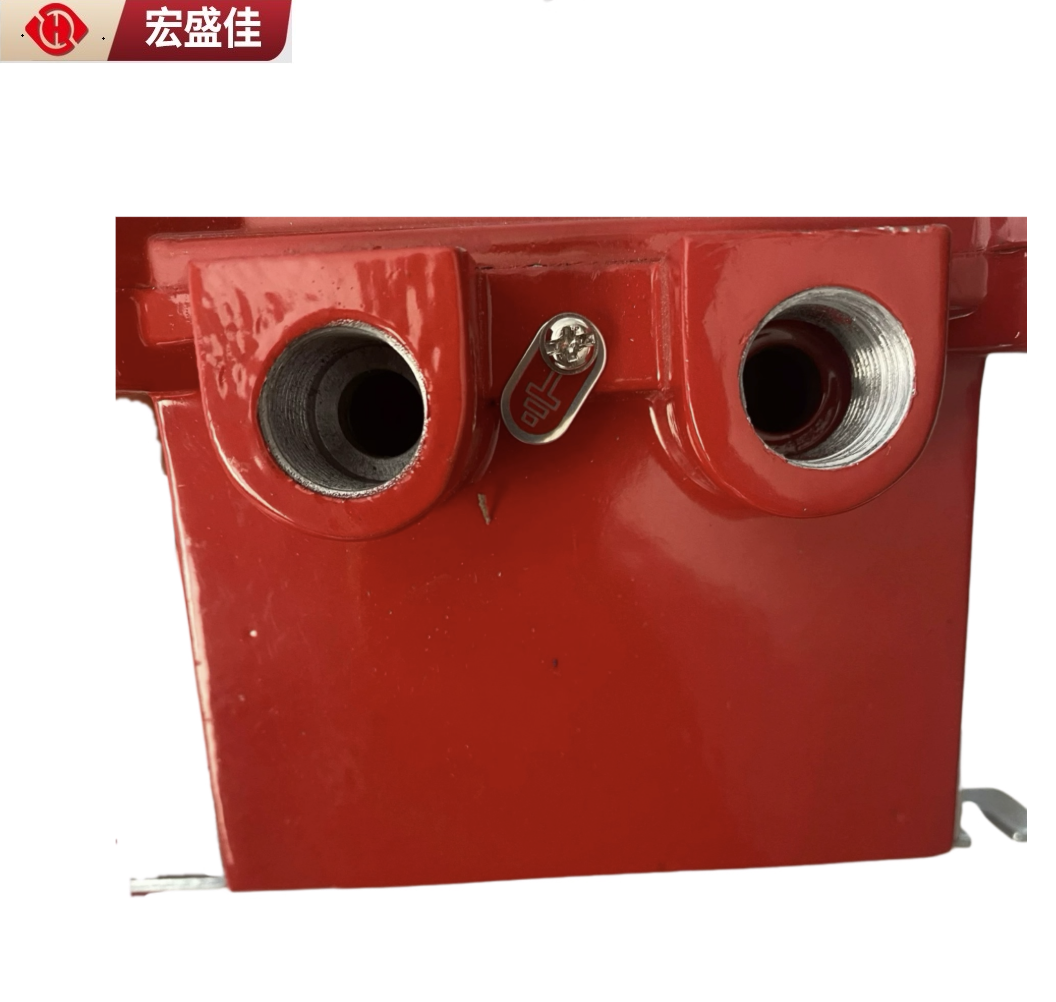

9. 出线口螺纹：2-G3/4
10.安装尺寸：2- φ 11，中心距 284mm
